三菱电梯ucmp装置串行通讯故障的分析

日期:2018-9-16 17:29:14 标签:三菱电梯 三菱电梯故障处理
导读:某日,接到物业通知,他们的一台上海三菱LEHY-3电梯坏了,外呼没有了显示。急匆匆的到达现场。望(自己观察): 观察电梯状态,处于平层位置8楼,外呼、内呼都没有显示,凭
某日,接到物业通知,他们的一台上海三菱LEHY-3电梯坏了,外呼没有了显示。急匆匆的到达现场。

(自己观察): 观察电梯状态,处于平层位置8楼,外呼、内呼都没有显示,凭经验电梯死机或者是安全回路有故障,安全回路29号灯亮。

(听别人说):电梯出故障之前一直是正常的。

(问询别人):电梯在坏之前有没有什么异常和比如使用环境的变化,  没有异常情况.。

(去猜测,去实践):故障码指向串行通讯

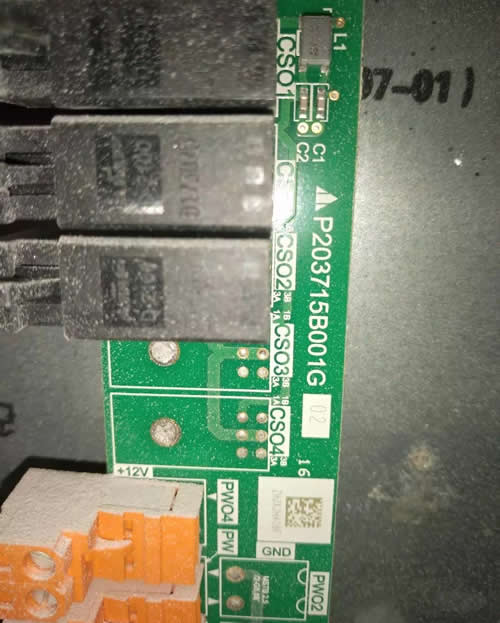

老电梯普通系列电梯串行通讯顺序:P1板→_→扁电缆→_→门机板→_→轿内CPU基板(按钮扩展板→_→按钮板)→_→显示基板→_→显示板。

先怀疑是运动部件扁电缆有破损或者磨损,更换备用线, 故障依旧。

然后怀疑是门机板显示故障0 ,更换门机板(需要验证),故障依旧。

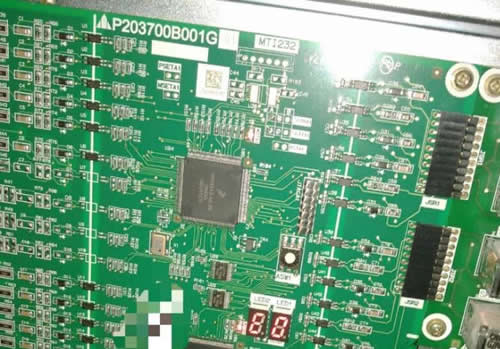

再后来怀疑轿内CPU基板, 发光二极管canok闪烁, 更换后CPU基板后(需验证), 故障依旧……更换p1板(需验证)   故障依旧。

目前为止普通电梯串行通讯检查完毕, 不能够解决故障。

这时候回到“望”这一步骤上,继续观察此种类型的电梯在扁电缆介入p1板之前连接了一块小印版, 小印版有几个插件接口,然后其中一个接口连接了p1板,  还有一个接口连接了ucmp 轿厢防移动装置,  此时观察电梯ucmp无故障E0。

再回到“切”上我将ucmp连接小印版,盒子有烧焦的味道, 拔掉ucmp装置电梯是不能运行的, 更换其他电梯上的ucmp装置, 能够能正常运行电梯。

电梯更换新的ucmp装置的印板后电梯正常运行 (新印版需要认证)。

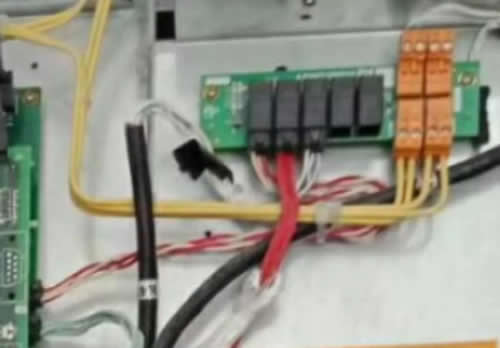

三菱ucmp装置


总结此种LEHY-3电梯串行通信连接顺序为:P1板→_→小印版(ucmp装置)→_→扁电缆→_→门机板→_→轿内CPU基板(按钮扩展板→_→按钮板)→_→显示基板→_→显示板


“望”:观察是非常重要的, 此项占解决故障的60%.


“闻”:你不可能每时每刻都在电梯发生故障的现场.


“问”:有时,你不问,乘客是不会和你说发生故障前和发生时的现象,还有当时的环境变化


“切” :自己动手 丰衣足食(好脉)


如果不能解决故障,再回到“望”这题步骤上,相信大部分故障都会解决的,


感谢名医扁鹊春秋时期发明的“望、闻、问、切”看病四疗法。


故障不是很难,本文重点阐述电梯故障分析四疗法. 老师傅请绕路。
