电梯五方通话布线原理图

日期:2018-12-28 11:33:22 标签:
导读:随着电梯技术的迅猛发展,现代电梯在控制系统方面已达到了一个新的高度,同时对安全意识也进入一个全新的高度。GB7588-2003虽然没有强制规定必须采用五方通话,但是

  随着电梯技术的迅猛发展,现代电梯在控制系统方面已达到了一个新的高度,同时对安全意识也进入一个全新的高度。GB7588-2003虽然没有强制规定必须采用五方通话,但是现在全国大部分的大中型城市技术监督部门都下发了专门文件要求必须安装五方通话功能,所以现在各家电梯厂商都基本上将五方通话设定为标准功能。

1五方通话系统介绍

  五方通话是指机房、轿顶、轿厢、底坑、监控中心(或称消防控制中心)能通过电梯内置对讲系统的扩展,实现五者之间的通讯。

  目前电梯使用的对讲系统大致可以分为两种:传统模拟信号传输对讲系统和数字信号对讲系统。

  ①传统模拟信号传输对讲系统。模拟信号传输对讲系统是将输入的音频信号进行功率放大,放大了的信号传输出去后(或者接受信号后再进行放大)推动扬声器实现声音播放。声音传输部分,其硬件电路简单,通话声音清晰,尤其是比较低的制造成本,在电梯行业里有一定的性价比优势,但是抗干扰能力较弱、传输距离较短。

   ②数字信号对讲系统。数字信号五方通话系统属于有线对讲机,是一种新兴技术带动下发展起来的对讲机,其具有通话声音清晰,抗干扰能力强、传输距离远等特点。数字化是现代社会的主流,而且有着成熟的技术,在多种应用领域里,比起模拟电子技术更出色地发挥了作用。由于电路里增加了两次转换电路,无疑为产品增加了成本,但在电梯工程中,五方通话系统是安装在一个极其复杂的电气环境里,采用数字信号传输增强了系统的稳定性,极大地保证了传输的通话音质,是目前电梯五方通话系统发展的潮流,受到了大型品牌电梯厂家的追捧。

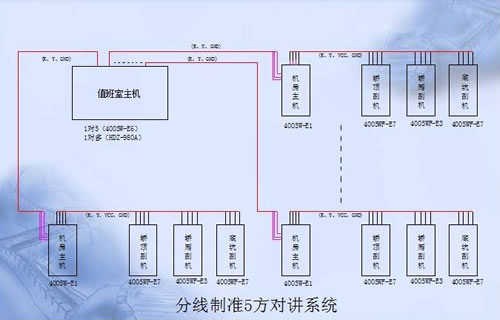

电梯五方通话布线原理图

电梯五方通话布线原理图



        1、图中机房对讲主机及监控中心对讲主机由卖方提供;

        2、电梯机房至监控中心之间的布线(包括线材、线管及敷设工程)由客户按大楼结构尺寸负责,并且客户需协助电梯安装单位完成该功能的安装调试。

       3、敷线线缆为:PVC护套屏蔽软电缆0.75mm2的2芯电缆,型号为RVVP2×0.75。

       4、此图适用于整个项目仅有6台或6台以下电梯的情况。

       5、监控中心预留的通讯线需在到达对讲主机后,再多预留2米以上线缆;电梯机房预留的通讯线需在到达电梯控制柜后,再多预留2米以上线缆。

       6、电梯机房到监控中心的最远布线距离不能超过2km。

       7、对于无机房电梯,电梯的控制柜一般放置在地面1楼井道内。

8、通讯线路单根内阻平均每百米不高于4Ω。

        2系统连接方式及现场布线注意事项

  2.1连接方式

  目前电梯五方通话系统主要有总线型和星型两种,如图1所示。走线方式可根据现场实际情况灵活判断:①是否可从楼顶走线,同层或者同一机房的电梯连线可以串接;②水平走线是否比垂直走线节省线材;③某些机房采用星型布线是否更方便等。

  2.2系统布线要求

  2.2.1通信线材要求

  轿厢和机房之间的通信线一般采用随行电缆内置线芯;机房和监控中心主机之间的通讯总线一般采用屏蔽线缆。

  2.2.2总线布线要求

  ①通讯总线应在小区或大楼的弱电井中铺设,同时应有标识。②通讯总线必须全线贯通,屏蔽层也必须全线贯通并在监控中心处单点接地。③通讯总线必须避开AC380V、AC220V电力线,电动机、变压器、中央空调,广播、有线电视等干扰源。④在通讯线布线区域内,若存在强电磁干扰场时,通讯总线必须采取加金属管槽或钢管等防护措施。

  2.2.3总线驳接的要求

  ①通讯总线的驳接点最好选择在方便查看的地方,并不能容易进水,以防总线驳接点因浸水导致线间短路。②驳接总线时最好使用以下方法进行驳接:先将每根电线剥出2~3 cm的铜线,再将铜芯线扭接在一起,将扭结处用焊锡焊接好,然后在焊接处用套上热缩管,并在热缩管接口处用热熔胶封上,套紧,最后用绝缘胶布进行包扎,使其能够良好绝缘和防水。


五方通话对讲系统


  3五方通话抗干扰技术

  3.1采用双绞屏蔽线缆

  双绞线是屏蔽电磁干扰的有效方法,其原理是每个小绞扭环中会通过交变的磁通,而这些变化的磁通会在周围的导体中产生电动势,由电磁感应定律决定,相邻绞扭环中在同一导体上产生的电动势方向相反,相互抵消,会对电磁干扰起到较好的抑制作用。电梯五方通话通信线一般采用的便是双绞线,由于五方通话的通信信号属弱电压信号,通信过程较易受到干扰,采用双绞线作为传输介质可有效地抑制到电磁干扰。

  屏蔽就是用金属导体,把被屏蔽的元件、组合件、控制线及信号线包围起来,使得干扰无法通过感应耦合干扰敏感设备。为了提高信号传输的可靠性,一般通讯线路都会采用屏蔽电缆。那么采用什么接地方式把电缆的屏蔽层接地才是合理的呢?在实际应用过程中,由于接地不当,经常出现接地比不接地通信误码率高的现象,从而使人产生了屏蔽电缆要不要接地,如果要接地,应该是采用一点、两点还是多点接地的疑惑。在工程当中最容易犯的错误是两点接地,即将电缆屏蔽层的两端都接地。由于接地点不在一起,不同接地点之间会出现地电位差,在屏蔽线中形成地回路,由于地线回当中可能存在地电流,不仅起不到屏蔽作用,反而带来干扰。据有关资料和实践证明,对信号电缆屏蔽层接地点的选择应视具体情况而定,最佳的选择应是信号源侧一点接地,这样不仅可以抑制共模干扰,也可以抑制静电感应干扰,因此带屏蔽层的电缆是抑制电磁干扰的有效方法。

  3.2滤波

   变频变压调速电梯变频部分采用脉宽调制技术,通过高频半导体开关器件来产生一定宽度和极性的高频电压脉冲控制信号,由于开关控制的非线性,必然导致系统的非线性,从而会产生高频谐波,产生尖峰电流和脉动电压对五方通话通信线路造成干扰。主要解决方法是在变频器电源输入端串接EMI滤波器,该滤波器是一种电感加电容型滤波器,滤波器内的电感能阻止脉动电流,电容则能对脉动电压进行吸收,可有效地抑制变频器所发出的高频谐波对电梯五方通话线路的电磁干扰。

  除了在380V处加装滤波器以抑制电磁干扰外,有时在220V电源处也需增加滤波器以抑制因电网的不稳定因素而导致220V串入干扰,影响到电梯五方通话通信线路的正常通信。

  3.3干扰的隔离

  所谓干扰的隔离,是指从电路上把干扰源和易受干扰的部分隔离开来,使它们不发生电的联系,主要有:①电梯五方通话的信号线应很好绝缘,使其不可能漏电,防止由于接触引入的干扰。②在设计随行电缆部分线芯的排布时将五方通话信号线尽量远离AC220V电源线,如图3所示。③将不同种类的信号线隔离敷设(不在同一电缆槽中或在同一电缆槽中用金属板隔开),可以根据信号的不同类型号及强弱电之分将其分开敷设。例如在机房的线槽,380V的动力线与五方通话信总线分开不同线槽敷设,避免了380V的强电磁场干扰了信号线的信号传输。④单独走线,不可和动力线、大负载信号线在一起走线。
