轿门锁同步门刀技术_新国家标准

日期:2018-9-20 12:54:38 标签:
导读:新国标1号修改单涉及门刀部分的内容5.3.15轿门的开启5.3.15.1如果由于任何原因电梯停在开锁区域,应能在下列位置用不超过300N的力,手动打开轿门和层门:a.轿厢所在

新国标1号修改单涉及门刀部分的内容

5.3.15轿门的开启

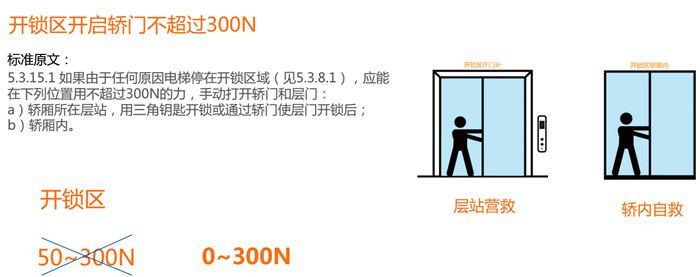

5.3.15.1如果由于任何原因电梯停在开锁区域,应能在下列位置用不超过300N的力,手动打开轿门和层门:

a.轿厢所在层站,用三角要是开锁或通过轿门使层门开锁后;

b.轿厢内。

5.3.15.为了限制轿厢内人员开启轿门,应提供措施:

a.轿厢运行时,开启轿 门的力应大于50N;

b.轿厢在5.3.8.1中规定的区域之外时,在开门限制装置处施加1000N的力,轿门开启不能超过50mm。

5.3.15.3至少当轿厢停在5.6.7.5规定的距离内时,打开对应的层门后,能够不用工具从层站打开轿门,除非用三角钥匙或永久性设置在现场的工具。本要求也适用于具有符合5.3.9.的轿门锁紧装置的轿门。

5.3.15.4对于符合5.2.5.3.1规定的电梯,应仅当轿厢位于开锁区域内时才能从轿厢内打开轿门。

5.3.9.1层门锁紧装置

总则

每个层门应设置门锁装置以符合5.3.8.1的要求,该装置应具有防止故意滥用的防护。

除了5.1.1.4和5.1.1.8的情况外,轿厢运行前应将层门有效地锁紧在关闭位置,层门锁紧应由符合5.11.2规定的电气安全装置来证实。

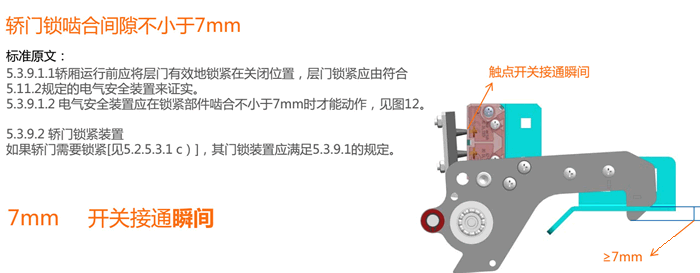

5.3.9.1.2电气安全装置应在锁紧部件啮合不小于7mm时才能动作,

5.3.9.1.8应由重力、永久磁铁或弹簧来产生和保持锁紧动作。如果采用弹簧,应为带导向的压缩弹簧,并肯其结构应满足在开锁时不会被压并圈。即使永久磁铁(或弹簧)失效,重力也不应导致开锁。

5.3.9.1.9门锁装置应有防护,以避免可能妨碍正常功能的积尘风险。

5.3.9.2轿 门锁紧装置

如果轿 门需要锁紧,其门锁装置应满足5.3.9.1的规定。

该装置应具有防止故意滥用的防护。

该装置是安全部件,应按GB7588.2-201X中5.2的规定验证。

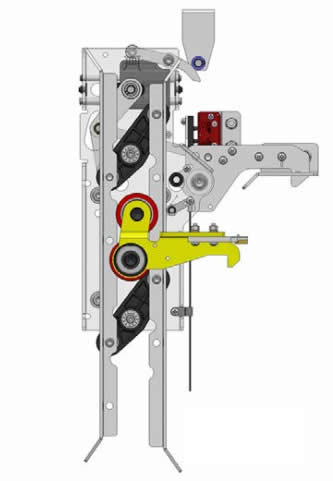

门刀机构动作原理

1.门刀滑块或摇杆带动刀臂连杆机构动作,刀臂夹紧或脱离门球。

2.夹紧门球时,刀臂浮动,出发解锁轿门锁钩。

3.脱离门球时,刀臂不浮动,由锁爸自重锁紧轿门锁构

门刀机构动作原理

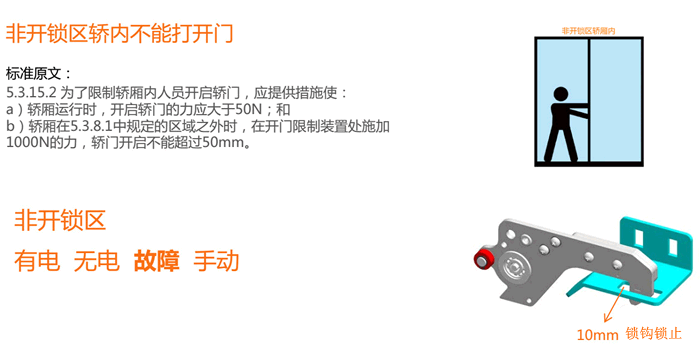

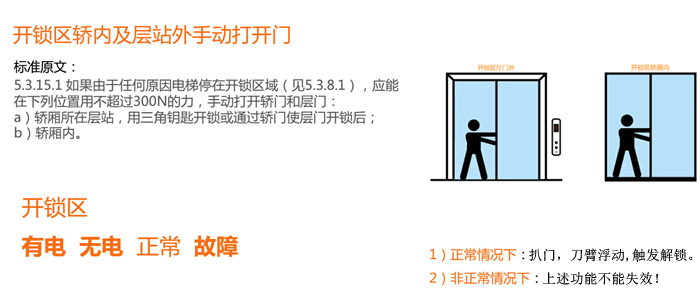

开锁区轿内及层站外手动打开门

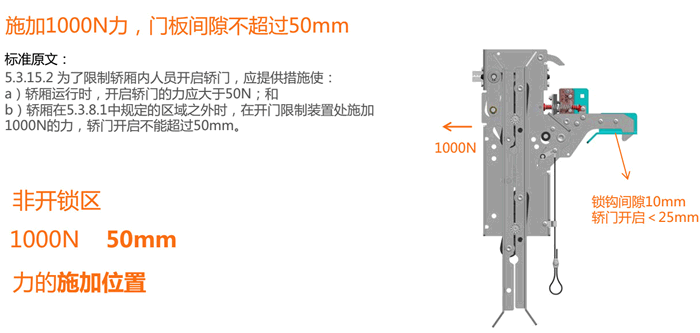

锁钩间隙

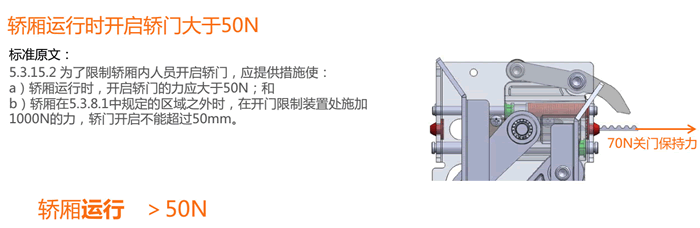

关门保持力

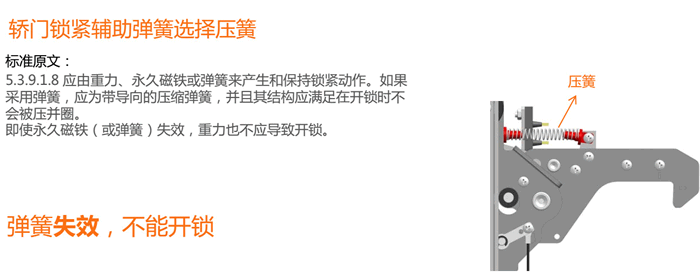

弹簧失效时

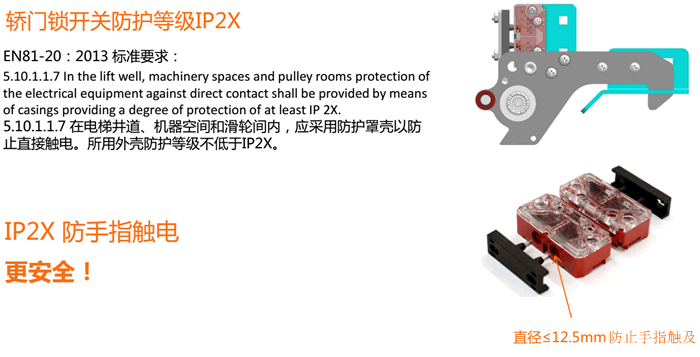

电梯防手指触电装置
