• 洁净电梯是指轿厢内空气中悬浮粒子（灰尘）浓度受控的电梯

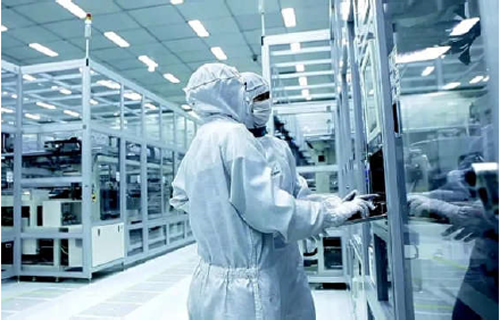

• 洁净电梯一般用于给洁净厂房/洁净室/洁净区运输人员或物料
• 洁净电梯除了电梯的主参数外，增加洁净度等级这一必要参数
• 洁净度是以单位体积空气中大于或等于某粒径粒子的数量来区分的洁净程度

洁净电梯的应用领域

• 电子产业• 生物及医药产业• 医院及医药机构• 食品加工产业• 光电产业• 航天产业• 纳米技术产业

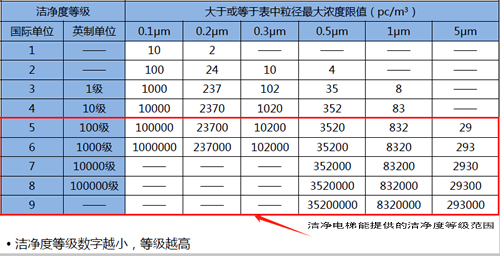

洁净度等级

洁净电梯规格系列

其他规格范围可咨询

洁净客梯系列100~100000级 有/无机房 630~2000kg  2:1 1.0/1.5/1.75
洁净货梯系列100~100000级有/无机房2000~5000kg  4:1 0.5/1.0
洁净大吨位系列100~100000级有机房6000~10000kg  4:1 0.25/0.5

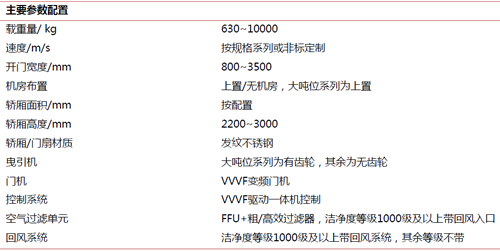

洁净电梯的配置

洁净电梯轿厢顶部安装空气过滤单元（FFU）

• 洁净电梯轿厢、门板、门套普遍采用不锈钢材质，地坎采用铝合金或不锈钢材质
• 洁净电梯轿厢内壁平整，不装或仅装板状不锈钢防撞板
• 高等级（≥1000级）洁净电梯轿厢内轿壁和轿顶拼接缝处嵌入嵌条（密封条），形成凹槽用于填补道康宁密封胶
• 高等级（≥1000级）洁净电梯轿壁背侧设置回风管，用于将一部分轿厢内排出的空气引入FFU再次过滤送入轿厢
• 对重块选用铸铁对重块或用钢板全封闭的复合对重块

洁净电梯的主要功能

• 洁净电梯轿厢内空气中的颗粒物含量是严格控制的，且有相应的指标
• 洁净电梯轿厢内颗粒物（灰尘）不能积留（轿内光滑、防静电），要易于通过气流排出
• 洁净电梯轿厢内的气压要大于井道内，井道内的空气不能直接反流入轿厢
• 洁净电梯轿厢内具有换气次数/空气流速的要求
• 洁净电梯的部件不易产生灰尘

洁净梯轿厢空气过滤原理（无回风）

• 无回风洁净轿厢主要用于洁净度等级低于1000级的情况
•井道里的空气经过FFU过滤后送入轿厢，然后通过轿门的缝隙排出轿厢，进入井道

洁净梯轿厢空气过滤原理（有回风）

• 有回风洁净轿厢主要用于洁净度等级等于或高于1000级的情况
•井道里的空气经过FFU过滤后送入轿厢，然后一部分轿内空气通过轿门的缝隙排出轿厢，进入井道；另一部分轿内空气通过回风管返回FFU风腔，过滤后再次送入轿厢，形成内循环
• 回风原理基于从轿厢内排出的空气质量优于井道，故重复利用轿厢内排出的空气进行过滤的效果好于全部吸入井道内的空气进行过滤

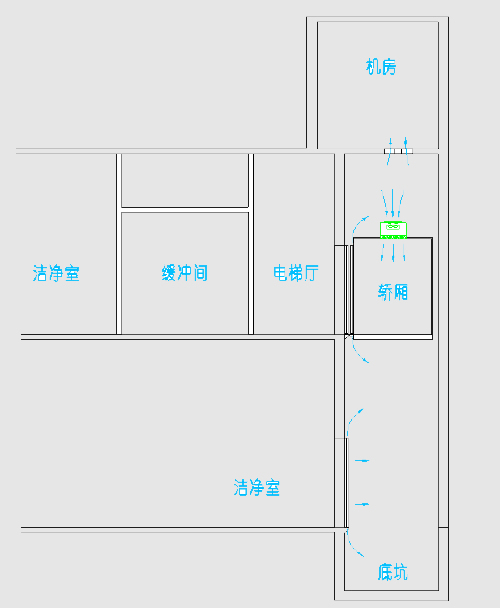

洁净梯轿厢与井道中的气流（井道无新风系统）

• 井道洁净度一般低于轿厢和各层洁净室
• 各层洁净室的空气自层门缝隙流入井道
• 井道中的空气由FFU过滤后送入轿厢，除参与回风重新送入轿厢的空气外，其余空气通过轿门缝隙排出轿厢回到井道
• 井道中的空气通过孔洞缝隙向低压区排出，如通过绳孔向机房排出；如途径层站存在非洁净区，则通过层门缝隙向非洁净区排出

洁净梯轿厢与井道中的气流（井道有新风系统）

• 井道洁净度一般低于轿厢和各层洁净室
• 各层洁净室和轿厢内的空气自门缝隙流入井道，井道新风系统的新风也送入井道
• 井道中的空气由FFU过滤后送入轿厢，除参与回风重新送入轿厢的空气外，其余空气通过轿门缝隙排出轿厢回到井道
• 井道中的空气通过排风口向井道外排出，或通过孔洞缝隙向低压区排出

洁净电梯的井道土建要求（用户工程）

• 洁净电梯井道内四壁、顶面和底面做粉刷，然后用涂环氧涂料；或使用洁净厂房用封板对墙面进行铺设，底坑底涂环氧地坪涂料（此项为必须）
• 洁净电梯井道内同样按洁净空间设计，井道内洁净度可比轿厢内低一级，或井道内装设具有空气过滤功能的新风-排风口以提高井道内空气的质量（此项为推荐）
• 洁净电梯井道层门口与洁净室之间设置缓冲间（气闸室），以此降低电梯开关门和货物/人员进出电梯过程对洁净室的污染，同时降低电梯开关门过程的风阻（此项为推荐）
