地铁用自动扶梯技术规范

Techical specification of escalator for metro

中国电梯协会标准会议

2018.09.11

标准名称的争议：

公共交通型自动扶梯

重载自动扶梯

地铁用自动扶梯

R：可靠性 Reliability

A：可用性 Availability

M: 可维修用性 Maintainability

S: 安全性 Safety

术语和定义：

1.室外自动扶梯

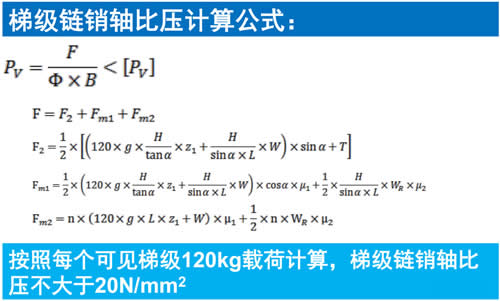

2.梯级链销轴比压

正常使用条件

一般使用环境

机房中的设备宜固定，不需要移了出某些设备来满足机房维修空间的摇旗要求，或与用户协商设置分离机房。

室外型自动扶梯的使用环境

建议用房增加顶棚，以提高自动扶梯的使用寿命和性能，在自动扶梯下部水平区段设置能确保水及时排出的排水系统。

注：超出本范围时，需要与用户协商。

技术要求：

1.可维护性

对于实际使用寿命受环境等因素影响较大或实际使用寿命可能低于5年的零部件应能在4小时内完成更换。

主规格参数

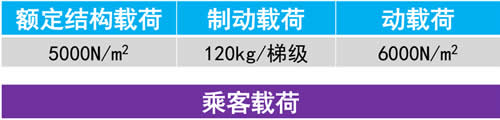

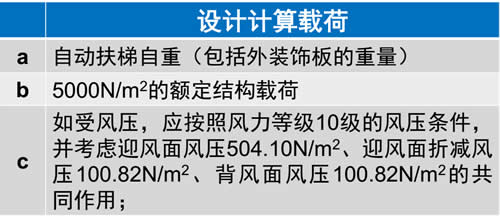

计算载荷

乘客载荷 按每天工作20小时，每周七天连续工作，在任何3小时间隔内，其载荷达到100%制动载荷的持续时间为1小时，其余2小时的载荷为60%的制动载荷

桁架强度设计

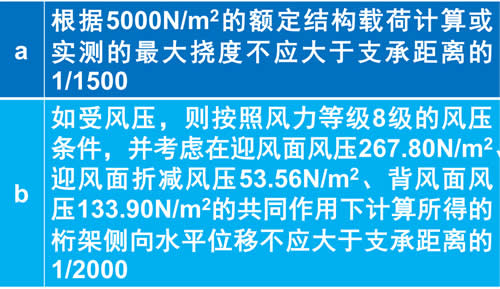

桁架刚度设计

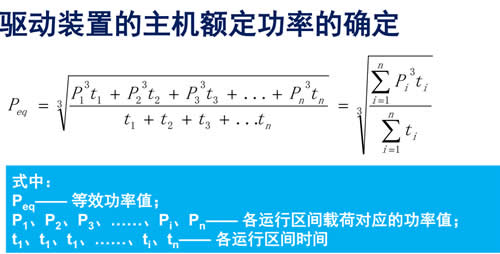

驱动装置的主机额定功率的确定

电动机

具备在125%额额负载下连续过载不小于1小时的能力；额定转差率不大于3%；

额定功率因素不小于0.82；

能效等级不低于GB18613-2012规定的2级。

减速机

减速器效率不低于92%；

附加制动器动作条件：

a.超速

b.非操纵逆转

c.驱动装置移位

d.驱动链断链

非操纵逆转保护

应符合：

a.在自动扶梯正常运行情况下（不包含检修运行和低速待机状态）速度降低至额定速度的20%时，触发工作制动器动作；当自动扶梯出现逆转方向运行时，附加制动器动作，使自动扶梯停止;

b.应直接测量梯级速度或主驱动轴或主驱动轴上装配的链轮的旋转速度来确定自动扶梯的实际运行速度与方向；

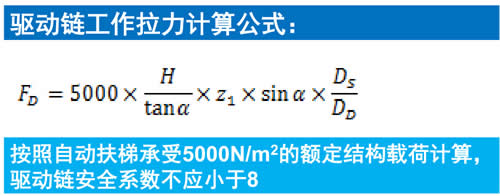

驱动链：

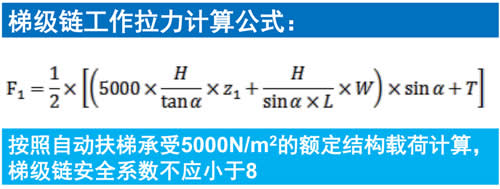

梯级链：

梯级

应采用铝合金整体压铸梯级，梯级的试验方法和要求仍需要进一步探讨。

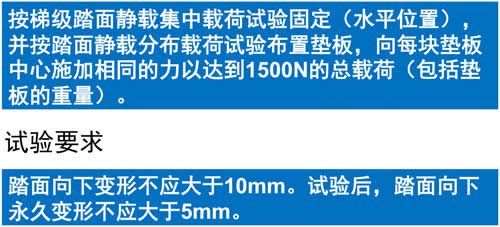

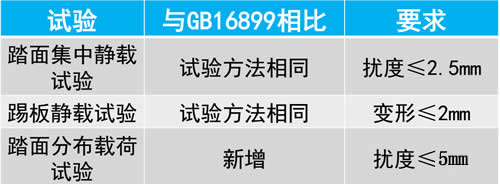

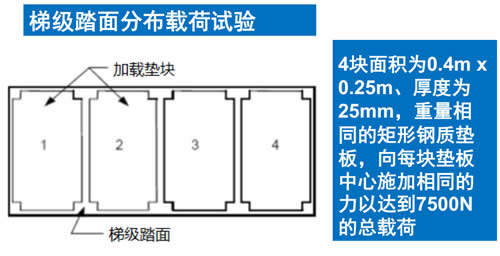

梯级静载试验

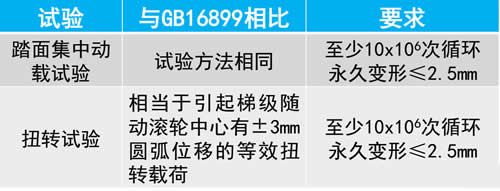

梯级动载试验

随动滚轮缺失试验

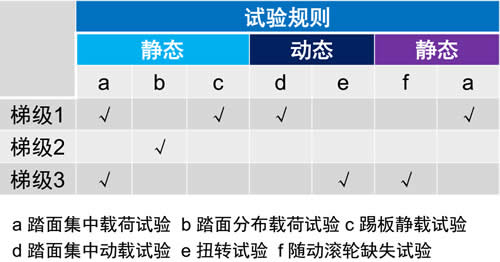

试验组合

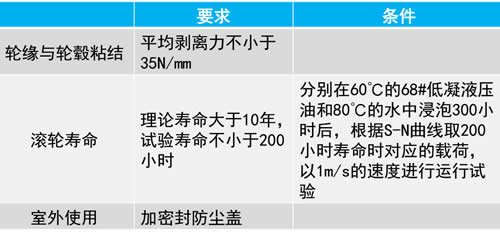

滚轮：梯级链滚轮直径不应小于100mm，梯级随动滚轮直径不应小于75mm

主传动轴：

主驱动轴应为整段式长轴

轮毂如采用焊接固定，则应满足GB50661-2011的8.2中规定的一级焊缝的要求

轴承理论设计寿命146000小时.轴承座应有防尘设计

注：如分段式主轴，需要满足与连接方法相应的其他要求

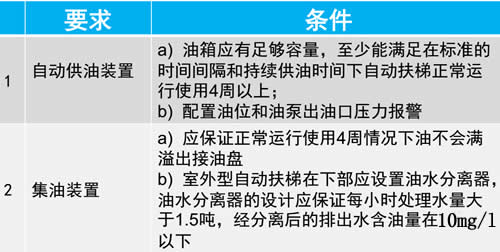

润滑系统

、

梳齿支撑板：

在梳齿支撑板上垂直施加6000N/m2的均匀分布力，梳齿支撑板的变形不应大于3mm，永久变形不应大于0.5mm\

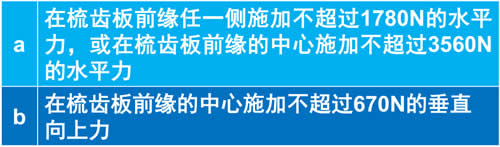

梳齿板安全装置，当出现以下情况时，该装置应使自动扶梯停止运行：

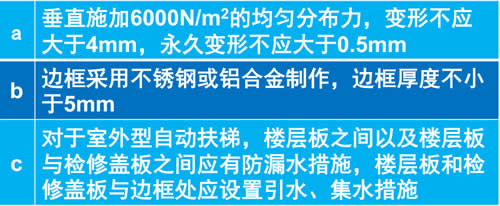

楼层板和检相修盖板

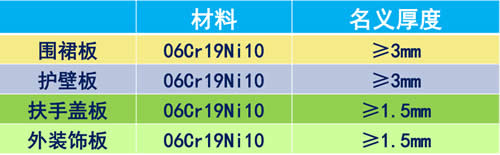

扶手装置

围裙板防夹装置应由柔性毛刷和铝合金底座组成，行刷应至少采用双排结构。

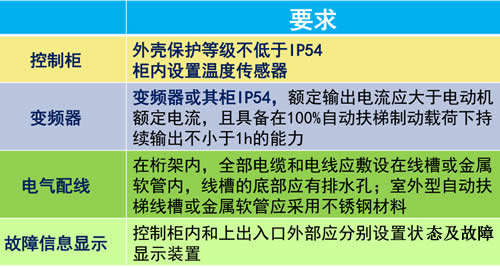

电气设备

室外时的其他要求：

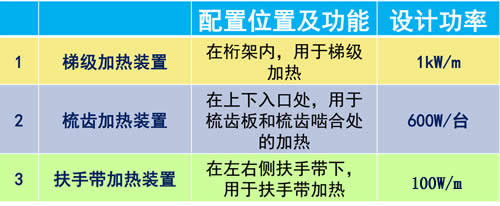

如果使用环境温度小于等于0度时，应配置加热装置

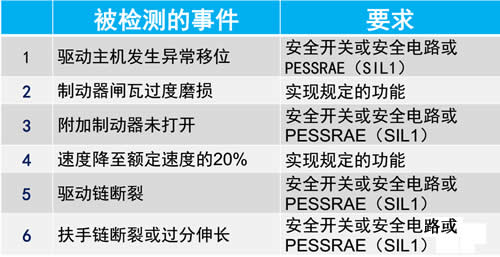

安全装置：

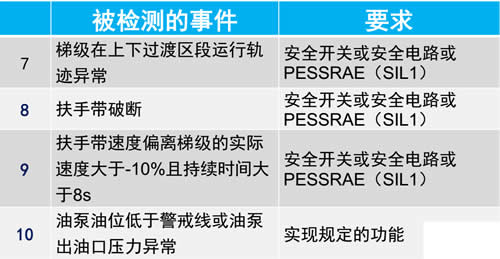

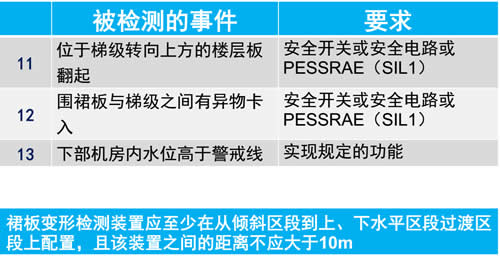

额外的检测装置和电气安全装置(或功能)
