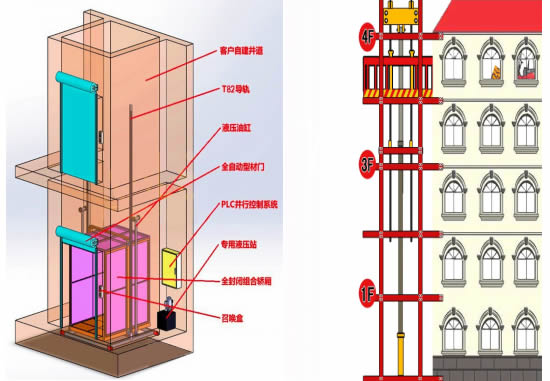

升降货梯产品示意图

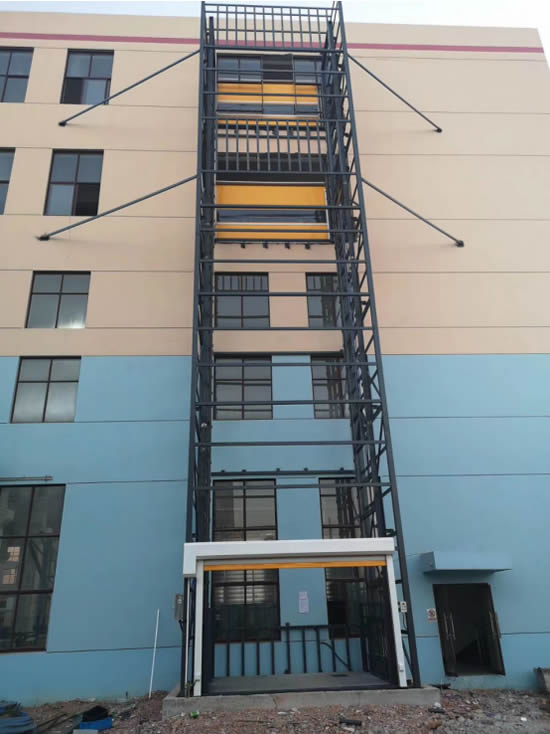

项目实例

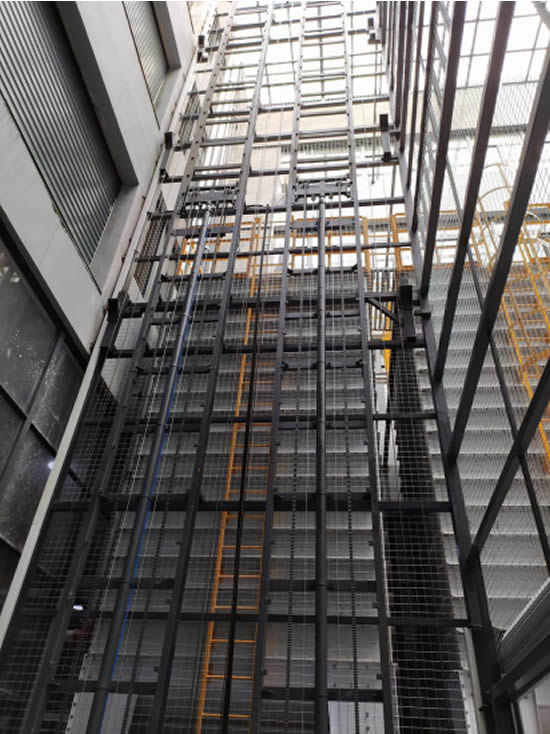

货梯防护栏内部

三、安装基坑井道土建说明

1.建筑要求：基坑设防水层，尺寸误差小于10mm,基础厚度大于200mm，建议采用C30混凝土。

2.配电：根据升降台的电机功率配置相应的配电箱。升降台标准动力电源为三相四线制交流380V电源。

3.预埋管：从液压站至基坑（可在基坑的任意方位进入）铺设—2"管，管路转角半径“R”大于400mm。

4.液压站：液压站的安装位置由业主根据就近，方便操作的原则决定安装位置。

本图片所示尺寸不代表适合所有客户，若安装空间受限，或其他特殊情况，可咨询我方

四、整机配置及技术要求说明

技术参数

序号 项目名称 规格型号及技术要求

1 产品型号 TX-SJD5-6

2 额定载荷 5吨重载荷，设计上保证安全系数余量

3 台面尺寸 长L8000*宽W5000*（mm）

4 升降行程 6000mm

5 自身高度 400mm

6 精磨油缸 100mmx4

7 液压油泵 32ml/r

8 电机功率 7.5Kw

9 升降速度 6~8m/min

10 额定压力 11.5MPa

11 重型链条 LH1623

机械结构

序号            规格型号及技术要求

1 台面面板 厚10mm,材质Q345B锰钢花纹钢板（上海宝钢、国标优质材料）

2 台面纵横梁（骨架） 材质Q235B锰钢矩形管160*60*5mm

（上海宝钢、国标优质材料）

3 导轨材料 12#槽钢+8#槽钢+100*100*5方管（上海宝钢、国标优质材料）焊接

5 导轮导轨 锰钢方管（上海宝钢、国标优质材料）

6 安全护栏 Q235B无缝钢管或者方管 高1500mm

7 其他型材 Q235B上海宝钢，国标优质钢材

液压系统

序号 规格型号及技术要求

1 电机功率 7.5KW，无锡新大力，或客户指定

2 液压泵站 海曼克一体式液压站

3 液压泵阀 浙江海特克或客户指定，确保动力系统的稳定，极少维修。

4 液压密封件 日本NOK、华尔卡，或客户指定

5 精磨油缸 无锡大金精磨油缸，国产优质，或客户指定。

6 高压油管 双层金属丝耐高压液压橡胶管、管接头，西北橡胶集团，国产优质或客户指定品牌

7 液压油 46#抗磨、抗压液压油。

8 额定压力 8.5±1（MPa）

10 液压系统工作温度 -30℃~+70℃

电控系统

序号            规格型号及技术要求

1 升降动力电源 AC/380v/50HZ(可选)

2 控制电源 DC24V，保证操作人员安全

3 控制方式 点动；电控箱附带操作按钮；具有断路、过载、接地保护装置

4 电控箱安装方式 外置，具体根据安装现场环境进行设计。

5 按钮线长 具体根据安装现场环境进行设计。

6 按钮数量 具体根据安装现场环境进行设计。

7 主控柜 浙江正泰，或客户指定

8 警示灯（红绿黄） 浙江正泰

9 电源插座 浙江正泰

10 低压断路器 浙江正泰

11 交流接触器 浙江正泰

12 热继电器 浙江正泰

13 中间继电器 浙江正泰

14 行程开关 浙江正泰

15 电缆 国产优质

16 辅材 国产优质

精艺生产及其他说明

序号 项目名称 规格型号及技术要求

1 执行标准 JB/T 9229.1～9229.3-1999

2 焊接工艺 采用气体保护焊，焊缝整齐划一，焊接均匀牢固，无气泡、无裂纹。

3 表面处理及油漆 喷涂四遍油漆、防锈，防腐蚀性能好、附着力强，持久美观。

4 设计寿命 ≥10年。

5 设备利用率 ＞98%

6 工作噪音 ≤50dB(A)

7 油漆颜色 灰色

五、产品优势

所有产品选用高品质的元件，以提高可靠性，耐用性和操作的安全性

1. 紧凑型液压动力单元。IP65防护等级的标准液压动力单元配置有过载回流阀，油箱内置吸油和回油过滤器以减低噪音。搭配IP55防护等级的3相电机。

2.在所有活动部件宽轴承减少轴承负荷;连同所有枢轴点都有黄油嘴便于加润滑油脂，延长设备使用寿命。

3. 精密加工，确保整机平稳性能和运行精度。

4. 锰钢矩形管底盘，确保上升下降运行安全。

5. 液压动力单元防护等级达到IP55。

6. 带缓冲设计的液压缸确保升降台下降时顺畅闭合。每个液压缸都装有防爆阀，以确保软管破裂时立即停止崩塌。

7.横向负载受力均升降平稳从而延长使用年限。

8. 上行的行程限位开关，方便调节上行高度。

9. 保养和维修安全支撑臂。

此外，标准配件包括：

1.电器与元件防护等级IP55

2.24伏电压控制

3.电缆按钮盒带有急停按钮

4.恒压控制按钮确保上升下降速度顺畅

5.电机过热保护

6.吊环螺栓，便于运输/安装

产品质量

1.设计：专业CAD软件1:1设计，SolidWorks三维模型精准结构分析；所有建模和设计都采用3D电脑软件完成。为非标设备提供先进的设计和进行模拟运行测试。提前在设计过程中把设计缺陷排除。

2.零部件加工：主要零部件都是精加工完成，以确保每个部件的运行精度。

3.焊接加工：大吨位的载重是对焊接技术知识的严谨把关来确保整机设备质量的可靠性。

4.整机装配：在每一个安装步骤上，有专门的团队负责最终成品的组装。

检验和测试：出厂前根据订单要求进行调试、载重测试和检验。确保无质量问题。

六、售后服务

本公司严格按照国家标准、行业标准要求设计和生产，质量实行三包：

一、壹周内退换

1.客户收到的产品不符合订货要求中的规定，造成不能正常使用。

2.产品存在不能正常使用和无法修复的缺陷。

二、壹个月包换

1.客户收到的产品与订货产品型号不符。

2.在交货的运输过程中造成产品缺损，无法修复。

三、壹年包修

1.自产品交货之日起壹年内，正常使用情况下，由于产品质量原因（使用不当等人为原因不属于保修范围）造成的设备故障，免费保修，终身上门维护。

四、导轨链条升降台的维护与保养

(一)导轨链条式升降货梯的月保养

1、液压油一旦出现变暗、发粘或有砂砾等异物时，应及时更换；

2、检查滚轮、中间轴及轴承，油缸销轴及轴承，臂架铰轴及轴承等有无磨损，如有磨损应立即进行维修或更换；

3、各部位应分别加注一些润滑油，这样可以延长轴承的使用寿命。

(二)导轨链条式升降货梯的年终保养

1、把液压油放尽弃掉，换上新油，避免继续使用旧油。否则系统中的运动部件就会加速磨损。

2、检查所有的液压管道和接头，管道不得破损，接头不得松动，必须将所有接头拧紧；

3、卸下并拆开下降阀，用压缩空气将柱塞吹净，然后装入重新安装。
