一，主要部件
控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二、电气化部件

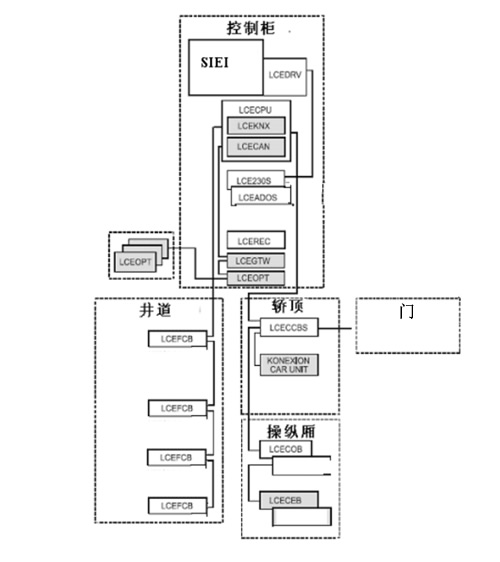

下图是电气系统的机构，它由许多PC板组成。
三、控制柜

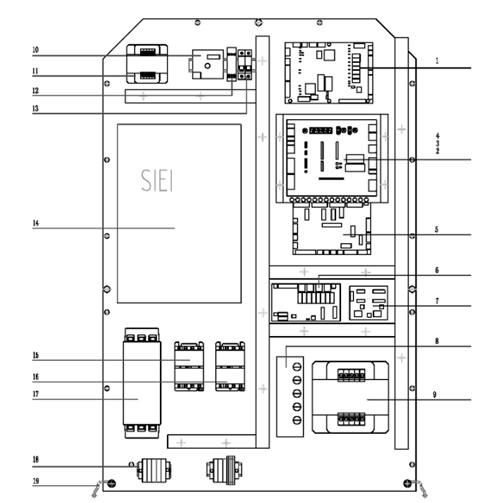

3.1 GPS20K,GP20K,GO20K控制柜排布
1.LCEDRV 驱动模块 2.LCECPU主控制器 3.LCECAN群控控制模块 4.LCEKNX电梯运行模块 5.LCEADO安全回路模块 6.LCEOPT控制功能板 7.LCEGTW群控控制模块 8.LCEREC电源模块
9.变压器 10.LCEBRK制动器控制模块 11.变压器 12.相序保护器 13.空气开关 14.变频器 15. 16. 接触器 17.滤波器 18.线排 19.接地排

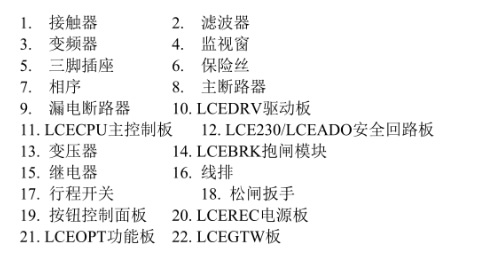

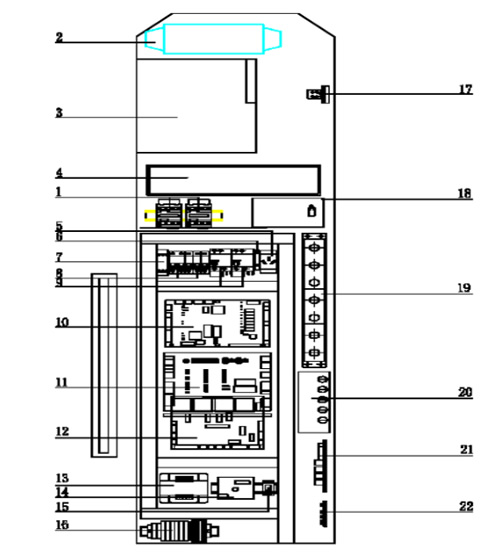

3.2 GPN20K, GON20K控制柜排布
四、用户界面操作手册

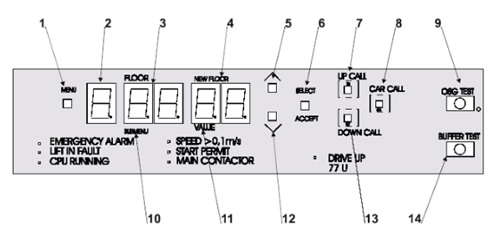

CPU用户界面按钮

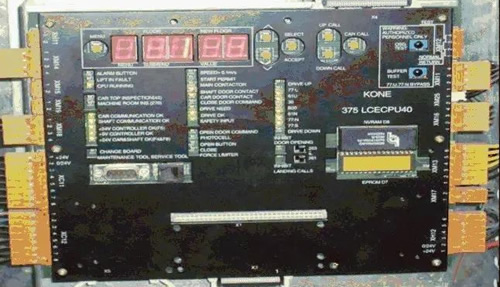

CPU板图片
1.功能模式 2.功能模式的显示 3.楼层（轿厢位置） 4.新楼层（目标楼层） 5.增加数值/楼层 6.选择数值/接受 7.上召 8.内召 9.限速器测试 10.子菜单 11.数值（调整值） 12.减小数值/楼层 13.下召 14.缓冲测试

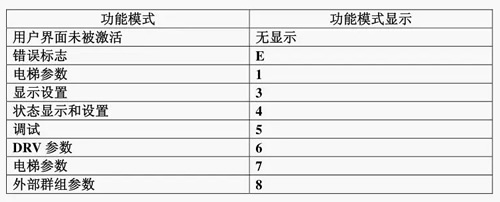

用户功能模式如下表表示：
五、井道自学习
5.1 上电前的准备工作：
（1）检查电源、电压是否正常；
（2）检查动力线是否紧固；
（3）检查CPU和DRV板子上的插件是否连接可靠并且连接正确；
（4）检查动力线屏蔽线接地是否可靠，其余的接地线全部接地；
（5）将机房检修打检修，轿顶检修打到正常；
（6）检查动力线相序，主机相序
5.2上电后的工作：
（1）确保主电源开关是送电状态，控制柜空工也送上电；

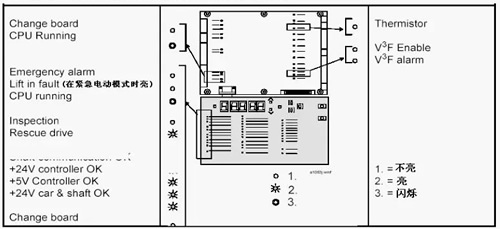

（2）检查CPU和DRV板子上的点是否显示正常 ；
5.3检查安全回路和门锁是否通；如果不通检查方法如下：
（1）安全回路板上的保险丝是否装好确认保险丝好坏；
（2）安全回路板上的插件是否插好；
（3）检查相序是否正常；
（4）前面的都没有问题的情况下，断电用万用表测量，从安全回路板上拔下XH1再进行测量，量出不通的按照对应的回路去检查开关：
XC1的1和3是安全钳、极限开关的回路
XC1的3和5是轿顶上所有安全开关的回路
XC1的5和7是轿门连锁回路
XH2的1和3是层门连锁回路
XM1、XM4的1和3在有机房的情况下是盘车轮、夹绳器开关；在无机房的情况下是松闸开关
XM3的1和3是限速器开关
XH1的1和3是对重和轿厢缓冲器开关
XH1的1和5是底坑急停、钢带开关、涨紧轮开关
XH1的3和5是底坑所有安全开关

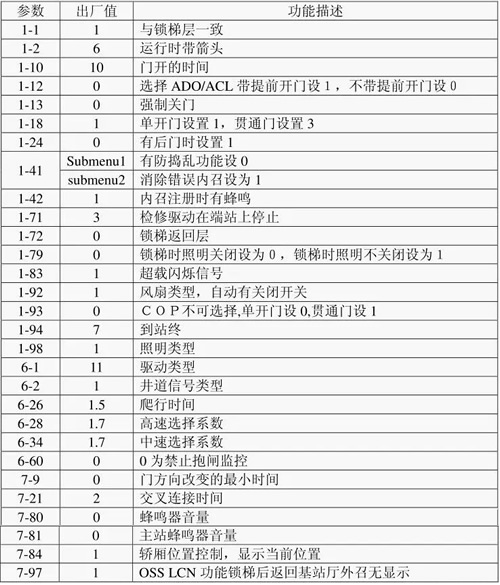

5.4安全回路都通后再检查CPU里的参数是否正常：
将上述参数一 一对应检查过以后，如果是新梯还将到井道内部检查电梯上下运行时是否会与异物碰擦，同时在轿顶上开慢车检查门刀与层门地坎的距离（7-9）mm，检查钢带垂直度，隔磁板有没有少（一层对应一个，假楼层除处）；检查77N、77U距离（再做自学习之前调整为与顶层和底层隔磁板中间线往上和往下3000mm处放置好，做好自学习后对应CPU参数6-20 6-21两参数进行修改距离，77U和77N不能在钢带的同侧）；检查77S同频开关的距离，顶楼与底楼各装一个磁铁，顶楼隔磁板中心位置往下300mm处装一个磁铁，底层隔磁板中心位置往上300mm处装一个磁铁，磁铁距离控制好以后，检查77S同步开关与磁铁之间的距离7mm左右。
5.5上述工作都做好以后，准备做主机自学习
（1）同步电机电流自学习：Startup/Startup config/Enter setup mode/Autotune/CurrReg
在现场一般采用静态即钢丝绳悬挂着时自学习
1.将LCEBRK制动模块上抱闸信号线插件XVB拔掉
2.根据菜单路径STARTUP /Startup config/Enter setup mode/Autotune/CurrReg start
3.按Enter确认
4.屏幕显示CurrReg press 1 key 时按住运行按钮和上行安钮（或下行按钮），等待主接触吸合，后按一下变频器面板上的绿色 | 键
5.注意：不要松开运行按钮和上行（或下行）按钮，自学习进程启动后显示屏会自动显示CurrReg 0%到100%
6.CurrReg 100%后，按Enter确认，再松开按钮，按上面的步骤再做2次后保存
（2）编码器定位自学习
1.进入SERVICE菜单，按三次Enter键，会显示Insert password +00000,最后一个0会闪烁，这时输入密码12345，然后按返回键退出菜单，再根据路径进入（regulation param/flux config/magnetizconfig/autophasing start）菜单，按Enter回车确认
2.显示waiting start....时按下控制柜上的运行按钮和任 一方向按钮，中途会听到主机有异响声，一般这是正常现象。
3.当显示Autotune end 并闪烁时，可以放掉运行按钮和方向按钮
4.按返回键，退出到startup菜单，进入startup/save config菜单，按下enter确认保存自学习参数即可。
5.插上抱闸信号线插件XVB
六.做好主机自学习后，慢车调试：
（1）按紧急电动“运行”按钮，检查Safety Input Led是否点亮，如不亮则检查安全回路。
（2）第一次慢车运行时将紧急电动开关置于"ON"位，同时按紧急电动运行按钮和下行按钮，查看电动机的运行速度是否正常，如果不正常则更换变频器到电动机的相序，异步电机更换任意二相，同步电动机要最多更换6次。然后查看电机转动方向是否正确。如不正确，则修改Travel/Speed setpoint/Spd ref src中Speedref inv src 的设定值，如为NULL则改为ONE，如果是ONE则改为NULL（如变频器出现保护，则根据维护说明书变频器故障一节排除）查看抱闸，如有必要，可调整抱闸！！！，如电梯无法运行，且CPU显示器上楼层显示为0时，则先断电，拨下LECDRV上的XC11:1，重新送电，将电梯开过一段距离，再插上XC11:1并断电和送电。
（3）轿顶检修运行，将轿顶检修开关置于ON位，将紧急电动开关置于OFF位，按轿顶检修盒上的运行按钮和任一方向按钮运行电梯，如电梯不运行，则检查：
a.查77:U，77：N开关状态
b.如CPU上的77:U和77：N LEDs灯不亮，而CCBS上的77:U或77：N LEDs亮时，则用磁铁使之复位。
c.77:U和77：N正常，但电梯无法运行时，先将电梯置于紧急电动模式，看电梯能否在该状态下运行，如电梯能动，则将电梯开过一段距离，再回复检修状态运行。如电梯在紧急电动模式下仍无法运行，则先断电，拔下LECDRV上的XC11:1重新送电，将电梯开过一段距离后，再插上断电和送电。
