我们在平时阅读电气图纸时，经常会看到线路中串接的接触器和继电器的触点标注

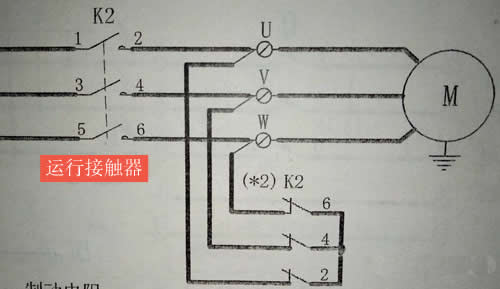

接触器电路图

图中K2接触器的三对主触点闭合后给三相电机绕组提供大电流，很明显这三对触头为K2接触器的主触头，如果图中没有2、4、6以后的部分也可以直接判断其为接触器主触头（（★2）K2为永磁同步电机封星常闭主触点）。我们看下面的图

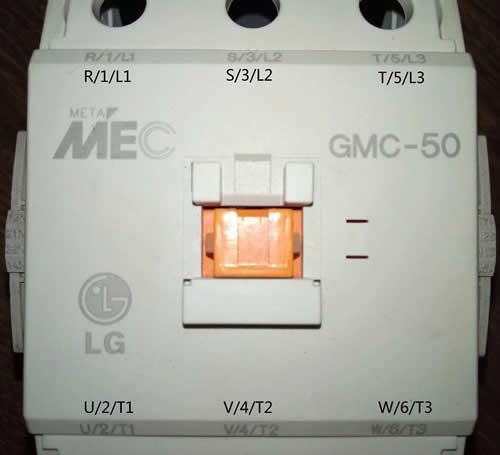

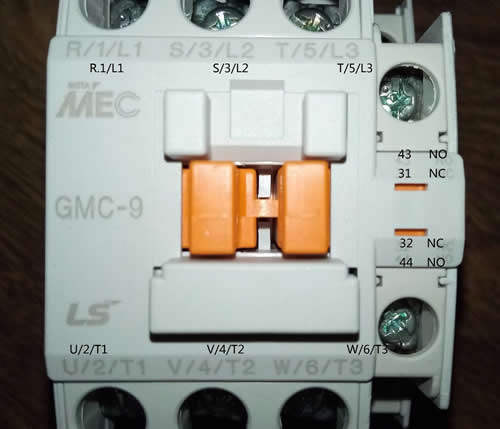

LG 50A接触器

图中为LG 50A的接触器主触点的标注。三对常开主触点分别标注为R/1/L1与U/2/T1、S/3/L2与V/4/T2、T/5/L3与W/6/T3。上面线路图中主触点的标注只为三种标注方式中的一种。

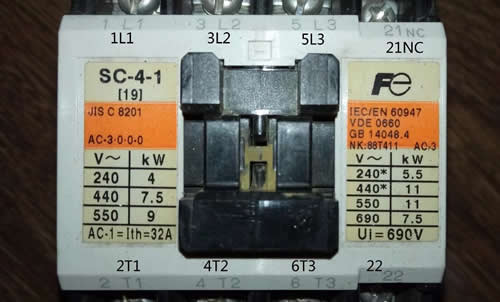

下图也是接触器主触点的标注，接触器右侧自带的一开一闭辅助触点，前面的31和32为NC常闭触点，后面的43和44为NO常开触点。

下图为系统检测信号点，不难看出触点是主触点还是副触点了吧！

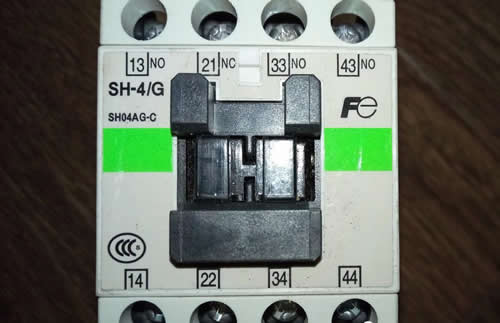

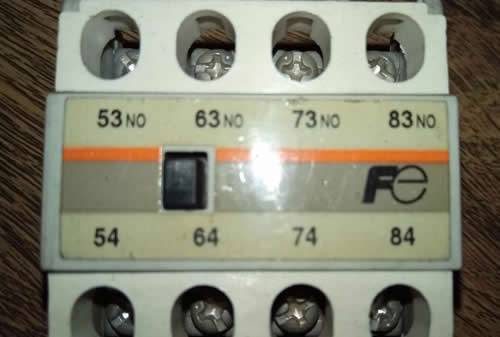

其它继电器的触点标注如下面几幅图：

通过上面几幅图中触点的标注不难发现，除三相主触点外，副触点都有一个共同点，即：触点数字标注尾数有1和2的均为常闭点；而触点数字标注尾数有3和4的均为常开点。

上图为14脚继电器触点和线圈在图纸中的标注，1和9是常闭触点、5和9是常开触点、9是公共点、13和14是线圈。那么在实际的继电器及接线座上如何识别呢？其实在每个插脚位置都有数字标注。

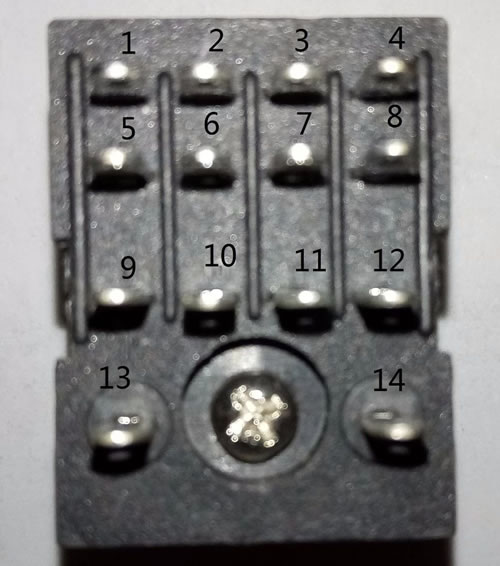

再来看下面几张图：14脚继电器的每个插脚的命名

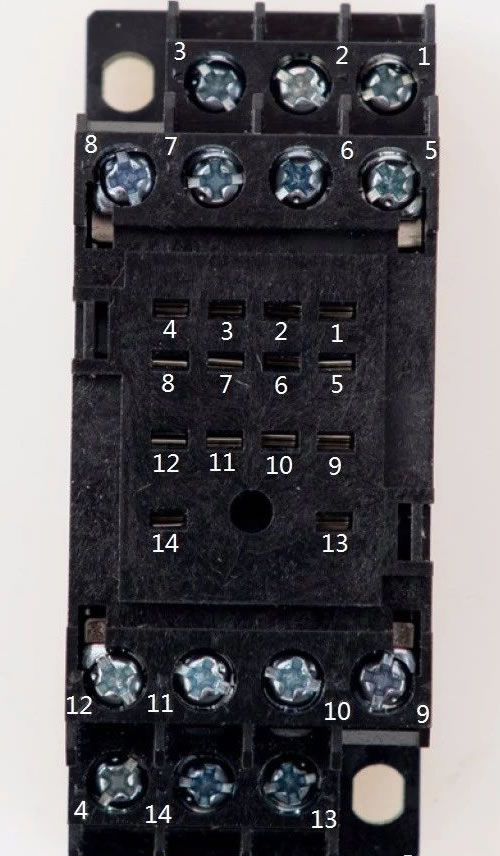

较为常用的继电器有8脚、11脚、14脚等，均有与插脚数相等的底座匹配使用），如下图

  上图中1、2、3、4分别和9、10、11、12是常闭点；5、6、7、8分别和9、10、11、12是常开触点；9、10、11、12是公共点；13和14是线圈。再告诉你个不是秘密的小秘密：线圈一定在底座活动卡件一侧！

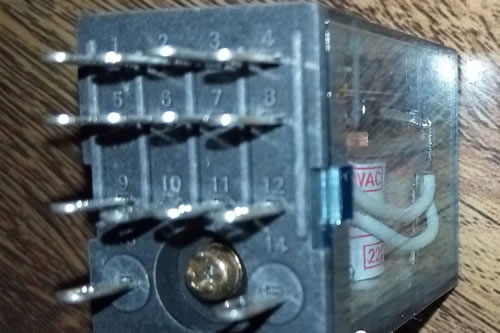

14脚继电器

希望本文有关接触器、继电器触点识别的小常识能够帮助到大家！
