电梯八大系统之轿厢系统

日期:2018-6-3 13:09:15 标签:电梯八大系统 电梯有哪些组成 电梯知识
导读:定义:轿厢是电梯用以承载和运送人员及物资的箱形空间。轿厢一般由轿底、轿壁、轿顶、轿门等主要部件构成,其内部净高度至少应为2m。因家用电梯特安装在单一家庭内


 定义:轿厢是电梯用以承载和运送人员及物资的箱形空间。轿厢一般由轿底、轿壁、轿顶、轿门等主要部件构成,其内部净高度至少应为2m。因家用电梯特安装在单一家庭内使用,有时因为楼层高度不够,也有做到1.9米高度的。

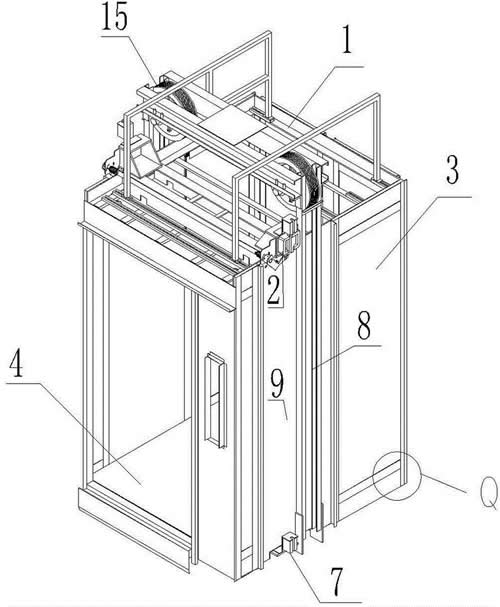

什么是电梯轿厢

轿厢体

结构:电梯轿厢是由轿厢架、轿厢体及有关构件和装置组成。主要配组成有:导轨加油壶;导靴;轿顶检修箱;轿顶安全栅栏【商用电梯必须有】;轿架上梁;安全钳传动机构;开门机架;轿厢;风扇架,安全钳拉条;轿架立柱;轿架拉条;轿架底梁;安全钳嘴;补偿链【家用电梯一般不需要,多用于高层乘客电梯,主要功能是补偿钢丝绳的重量,一般是超过30米才装补偿链的】

轿厢架

      轿架是轿厢的承载结构,轿厢的负荷(自重和载重)由它传递到曳引钢丝绳。当安全钳动作或蹲底撞击缓冲器时,还要承受由此产生的反作用力,因此轿厢架要有足够的强度。   轿厢架一般由上梁、立柱、底梁和拉条(调节轿底水平度,防止底板倾翘)等组成。

轿厢体

是形成轿厢空间的封闭挡板,除必要的出入口和通风孔外不得有其他开口(少部分国家要求轿顶开设安全窗),轿厢体由不易燃和不产生有害气体和烟雾的材料组成。为了乘员的安全和舒适,轿厢入口和内部的净高度不得小于2米。为防止乘员过多而引起超载,轿厢的有效面积必须予以限制。具体可参见GB7588-2003对额定载重量和轿厢最大有效面积的对应规定。在乘客电梯中为了保证不会过份拥挤,电梯标准还规定了轿厢的最小有效面积。

轿厢体一般由轿底板、轿厢壁、轿厢顶组成。

厢内装置

一般有操纵箱(轿内的操纵装置 COP  control operation pannel)、通风装置、照明、停电应急照明、报警和通信装置

电梯轿厢结构

轿厢的组成结构

称重装置

一般设在轿底,也有少数设在轿顶的上梁或者绳头板上。基本结构是在底梁上安装若干个微动开关(触点)或重量传感器,当置于弹性胶垫上的活络轿厢由于载荷增加向下位移时,触动微动开关发出信号,或由传感器发出与载荷相对应的连续信号。

最基本的一个开关,在超载(超过额定载荷10%)时动作,使电梯门不能关闭,电梯也不能起动,同时发出声响和灯光信号(有些无灯光信号),所以也称超载开关。
