电梯安全之---接触器(继电器)触点监测信号

日期:2018-12-31 11:18:30 标签:
导读:   提起接触器(继电器)的触电检测信号我想大家应该不会陌生,根据电梯品牌、型号以及系统设计理念、配置的不同,在电梯的控制柜当中安装有电源、抱闸、运行、门锁、

      提起接触器(继电器)的触电检测信号我想大家应该不会陌生,根据电梯品牌、型号以及系统设计理念、配置的不同,在电梯的控制柜当中安装有电源、抱闸、运行、门锁、安全、上下行、同步封星等接触器(继电器)。前文有过接触器与继电器的开/闭触点在图纸中的识别

     这些接触器(继电器)各自有各自的作用,他们分工明确,工作时相互配合紧密,他们的工作状态正常与否直接关系到电梯的安全运行。为了监测每个接触器(继电器)的工作状态,在每个接触器(继电器)本身有自带的触点(常开、常闭)当中找一对触点(取常开、常闭根据系统检测信号输入状态设计要求)串接至主控系统要求的相应信号输入侧,以对其进行工作状态的实时监测。

    今天分享一例电梯接触器触点导致的困人故障,主机配置:异步主机+新时达SM-01-F主板+富士5000G11UD变频器+西门子门机控制器。

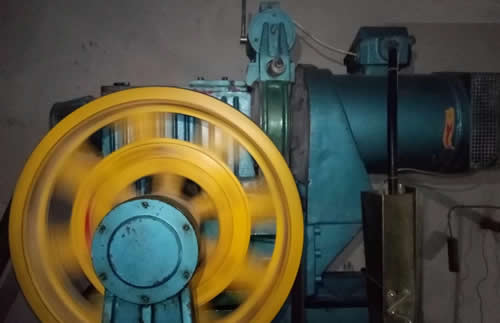

电梯异步主机

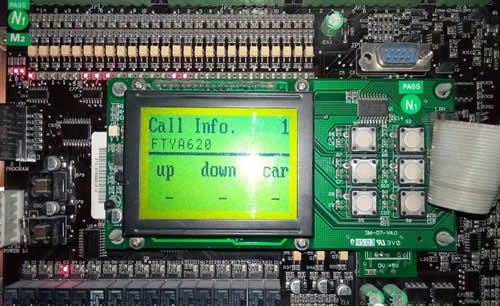

新时达SM-01-F主板

新时达SM-01-F主板

     使用单位报修电梯困人,电梯管理员已将被困人员解救。根据被困人员描述:进到轿厢选层关门后电梯未启动就消号不动了,按开门钮也也没有反应。根据以往的经验判断(电梯到站停车保护可能是接触器(继电器)的常闭点信号状态异常导致,电梯平层起车保护可能是接触器(继电器)的常开点信号状态异常导致)可能是触点监测信号有问题。

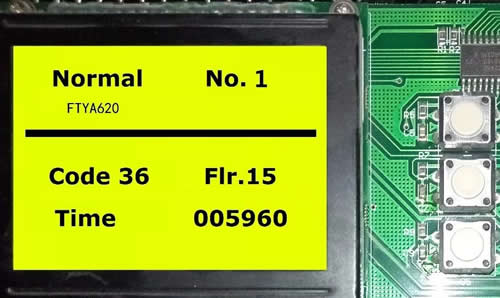

     那么究竟是哪个接触器呢?维修人员到机房查看主板故障显示为36号:主板X16监测(驱动侧输出接触器异常)信号异常。出故障时变频器输入接触器KMC释放(非故障时吸合)。


由于没有接口电路图纸只有根据故障提示通过手动动作接触器的方法来判断主板输入侧的监测信号点的状态和接点位置(点按输出接触器活动铁芯,通过观察主板输入的光耦亮灭变化状态判断)。当动作输出接触器时,主板的D17灯亮,有时虚亮,说明监测信号为常开输入。接着顺藤摸瓜找到KMY接触器主板监测的常开点53、54。故障代码只是输入X16信号异常,为什么输出接触器KMY动作后主板的输入侧D17灯亮灭对应变化呢?因为主板的输入信号点是从X0、X1、X2、X3...顺序排列的,而与输入信号相对应的灯是按D1、D2、D3、D4...顺序排列的,因此输入点X16信号的变化表现在D17灯上。

    为了验证故障点是否有误,将电梯断电复位重启,在主板选层在电梯启动运行前将KMY接触器的常开点53、54摘掉一点,然后按确认,当运行接触器吸合时D17灯未点亮,随后接触器释放同时输入接触器KMC释放、主板报36号故障。接下来将此对常开点与相邻的常开点临时并接以确保电梯运行,待更换。

PS:此种判断监测点测试方法还可以用短接法、电阻法,但无论采用什么方法都要确保准确无误,以免误操作扩大电梯故障!切切!!!
