三极管基极的判断及通力600驱动模块接口分析

日期:2018-12-21 16:14:52 标签:
导读:通力600驱动器驱动模块接口电路的实际接线图(海纳百川电梯维修现场整理)如下:图中左侧为驱动385:A2板驱动接口插件,385:V1/V3/V5为下行驱动模块,385:V2/V4/V6为上

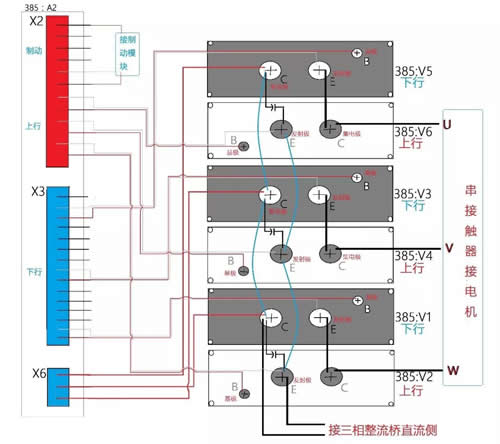

通力600驱动器驱动模块接口电路的实际接线图(海纳百川电梯维修现场整理)如下:图中左侧为驱动385:A2板驱动接口插件,385:V1/V3/V5为下行驱动模块,385:V2/V4/V6为上行驱动模块。本节暂不讲电路的工作原理,只讲模块的检测

通力600主板驱动器模块接口信号

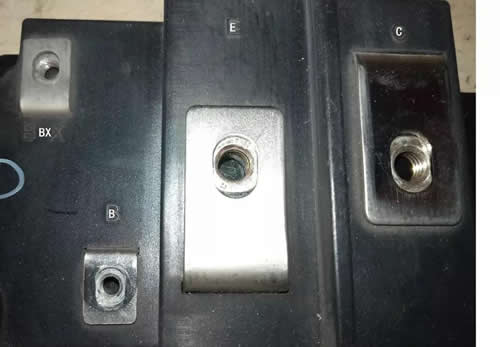

下图为三菱QM300HA-24驱动模块的实图及内部电路图:

三菱驱动模块



上图电路中有三个三极管(NPN型)和一个二极管组成,二极管见前文我了解的二极管的功能及其应用,那么三极管是怎么回事呢?三极管全称为半导体三极管,是电子电路中最重要的电子元器件之一,它的主要功能是电流放大和开关的作用,用小电流控制大电流。怎么识别并测量其好坏呢?


       首先,三极管由两个PN结构成,在两个N型半导体之间装有一个P型半导体(NPN型)、或者在两个P型半导体之间装有一个N型半导体(PNP型),形成三个区域:基区、集电区、发射区,有这三个区分别引出三个引脚分别为:基极(B)、集电极(C)、发射极(E)。见下图:

三极管电路图


三极管基极的判断:

       1)首先将数字万用表拨至二极管档,将红表笔接在其中一个引脚不动,黑表笔分别测量另外两个引脚。在测量中,若数字表都显示560左右时,红表笔接的引脚为基极,且该三极管为NPN型。否则,红表笔换一个引脚重新测量。

       2)再将数字万用表黑表笔接在其中一个引脚不动,红表笔分别测量另外两个引脚。在测量中,若数字表都显示560左右时,黑表笔接的引脚为基极,且该三极管为PNP型。否则,黑表笔换一个引脚重新测量。


       三极管集电极和发射极的判断(以NPN为例):

       将数字万用表拨至电阻档,黑表笔接至假设的集电极C引脚,红表笔接至假设的发射极E引脚,并用手扭住这两个引脚,读出万用表显示的是C、E两个引脚的电阻值,然后将红、黑两只表笔对换连接位置重测,如果第一次比第二次的阻值小,则说明原假设成立。


       三极管好坏的测量:

       三极管损坏常见现象有:B-E结或C-E结击穿短路和开路、C-B结击穿短路。

       测量PNP型时首先将三极管从电路板上拆下来,清洁三极管的三个引脚。用万用表电阻档,分别测量三极管的集电结的反向电阻、正向电阻和发射结的反向电阻、正向电阻。


       将集电结和发射结的正反向电阻进行比较。若集电结、发射结的反向电阻小于正向电阻,且集电结和发射结的正向电阻相等,则此PNP三极管为正常。(注:黑表笔接三极管的B极,红表笔接C极,测量的为集电结的反向电阻,将红黑表笔反接则测的是集电结的正向电阻)

测量NPN型时首先将三极管从电路板上拆下来,清洁三极管的三个引脚。用万用表电阻档,分别测量三极管的集电结的反向电阻、正向电阻和发射结的反向电阻、正向电阻。


       将集电结和发射结的正反向电阻进行比较。若集电结、发射结的反向电阻大于正向电阻,且集电结和发射结的正向电阻相等,则此NPN三极管为正常。


       通过以上的介绍我想大家对三极管的认识和测量也有了初步的掌握了,那么驱动模块的好坏判断就不用多啰嗦了吧?剩下的就是熟练的操作了。
