电梯安装手册[新手必看]

日期:2018-12-14 21:07:51 标签:电梯安装
导读:安装前的准备工作:1.卸货、入库2.搭脚手架3.井道安全防护4.吊装、存放物料5.样板架的设置6.井道照明的安装电梯安装前的准备工作--卸货使用正确的起重设备或叉车,

安装前的准备工作:

1.卸货、入库

2.搭脚手架

3.井道安全防护

4.吊装、存放物料

5.样板架的设置

6.井道照明的安装

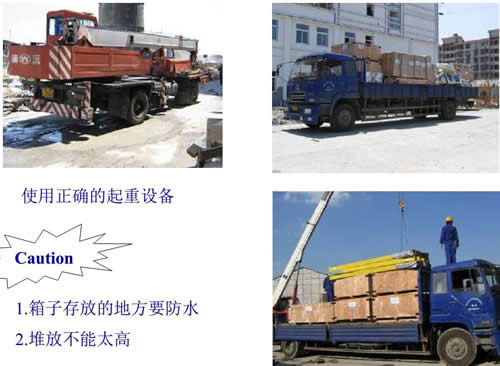

电梯安装前的准备工作--卸货

使用正确的起重设备或叉车,注意:箱子存放的地方要防水,堆放不能太高

电梯卸货

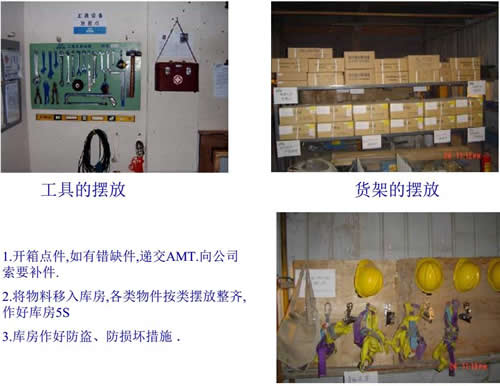

电梯安装前的准备工作--入库

工具的摆放、货架的摆放、安全用品的摆放。

要点:1.箱点件,如有错缺件,向电梯公司索要补件;2.将物料移入库房,各类物件按类摆放整齐3.库房做好防盗、防损坏措施。

电梯安装-入库

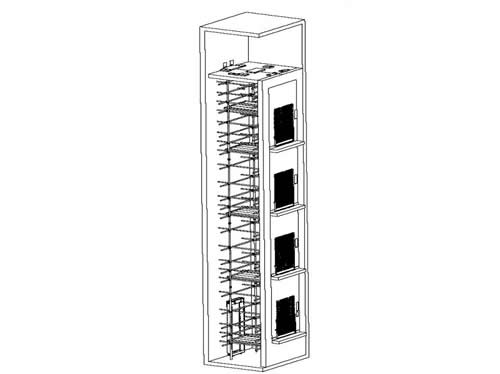

电梯安装前的准备工作--搭脚手架

脚手架的搭建、移交、维修必须严格遵守《脚手架材料质量及搭建技术要求》、《电梯安装脚手架安全检查表》

电梯井道搭脚手架

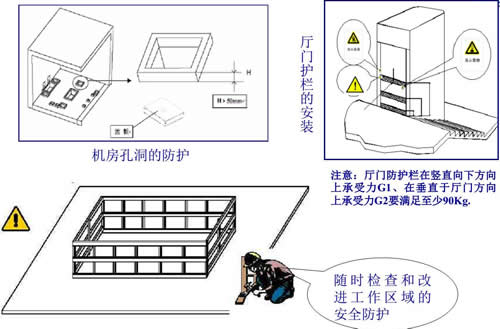

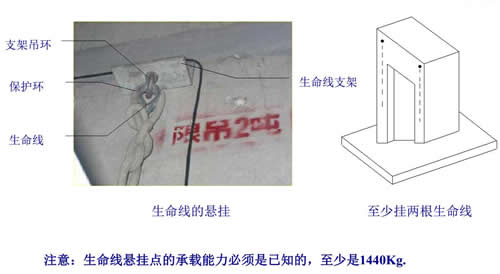

电梯安装前的准备工作--井道安全防护

机房孔洞防护、厅门护栏的安装

电梯井道安全防护

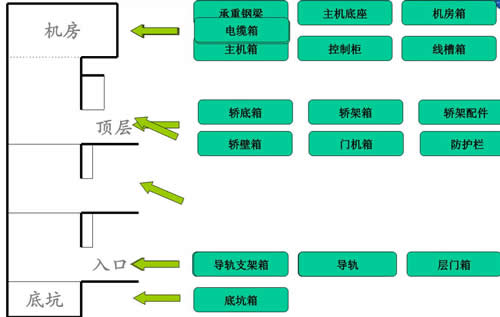

电梯安装前的准备工作--吊装、存放物料

若有合适的库房,开箱后应把相应的电梯部件移至库房保管,如没有可以按部件类别分别移至不同楼层:承重钢梁、主机底座、主机箱、控制柜,线槽等移至电梯机房;轿底,轿架,门机,轿壁等移至顶楼;导轨支架、导轨、层门、底坑部件等移至入口处。

电梯部件存放

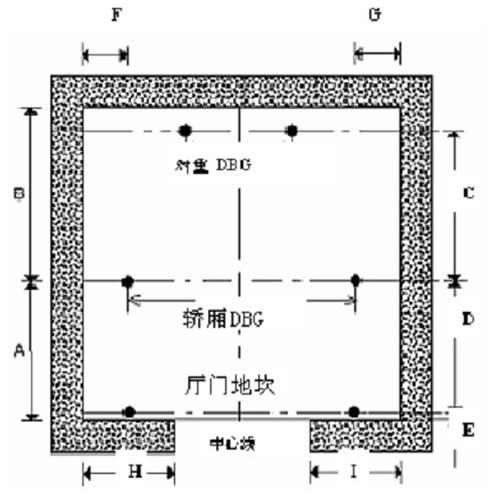

电梯安装前的准备工作--样板架的设置

应注意以下尺寸:

1.轿厢、对重导轨间的距离(DBG);

2.轿厢DBG与对重DBG、地坎线之间的距离;

3.墙与墙之间的距离;

4.铅垂地坎线与井道口的间距;

5.运行间隙(轿厢地坎与厅门地坎之间);

6.轿厢的外部尺寸;

7.轿厢导轨的中心线;

8.厅门门套的细节。

电梯安装前的准备工作--井道照明的安装

1.机房内和底坑内应各设置互联控制开关,可以单独控制井道灯,该电源开关应独立设置供电,并设置短路和过载保护;

2.井道照明灯应具有足够的亮度,并在适当的位置设置插座开关。

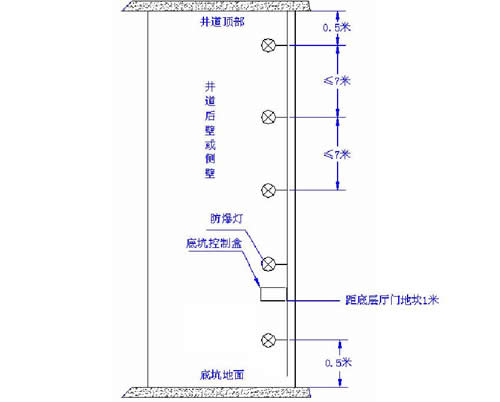

井道照明灯设置

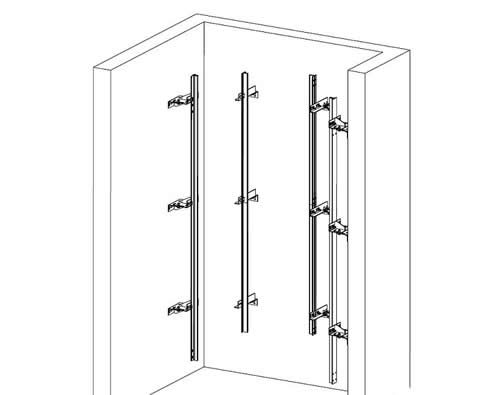

电梯导轨的安装:主要包括导轨支架的安装,导轨的安装和导轨的调整

根据不同的井道状况,导轨支架的安装方式也各不相同,具体如下:

1支架安装在混凝土井道墙上;2.支架安装在钢架井道的型钢上;3.支架安装在砖墙的井道壁上。

电梯导轨的安装

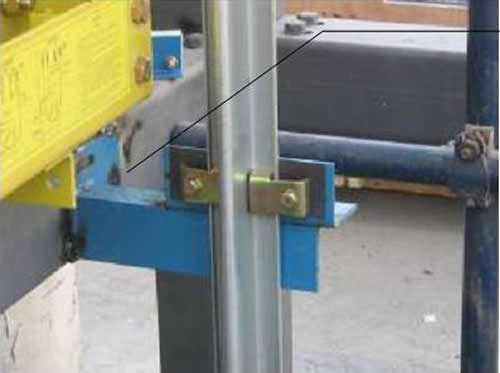

混凝土井道结构的导轨支架安装步骤

1.确定导轨支架的安装位置;2.用膨胀螺栓固定导轨支架;3.调整导轨支架的水平度和垂直度,要求误差不超过5/1000;4紧固所有螺栓,并在必要的地方点焊。

导轨支架安装

钢架结构与砖墙结构井道导轨支架的安装

对于钢结构井道:导轨支架结构与混凝土井道的支架相同,采用焊接安装,焊好后去除表面焊渣,焊接表面要刷防锈油漆;

对于砖墙井道:必须用预埋支架固定

导轨的安装

导轨的修整和预拼接:要求在出厂前完成,工地要做好导轨的防护,如检查时发现毛刺,需要再次修整

导轨的安装步骤:

1.竖好首根对重导轨和首根轿厢导轨

2.导轨安装在相应的导轨支架上,安装完毕后,井道顶部导轨终端离开花板的距离大约0.1m,注意:在校正导轨前,各压导板螺丝不宜拧的过紧,连接板螺丝呈松驰状态。

导轨的的调整(校正)

铅垂线与导轨顶面的距离有偏差可以用垫片调整或调节支架,扭转找正、轨距找正、垂直度找正。

a.轿厢导轨的偏差度不大于0.5mm,对重导轨不大于0.8mm;b.导轨连接处、导轨顶面、侧面用刀口直尺立面贴平,检查导轨连接处的平直度;c.两导轨顶面及侧面台阶应不大于0.05mm;d.两导轨接头处的全长不允许连续缝隙,局部缝隙不大于0.5mm。

导轨校正好后,将导轨支架可调部分点焊固定,另将支架膨胀螺栓的平垫与支架进行点焊,导轨在顶层和底坑的呆滞段用黄漆涂刷(电梯冲顶或蹲底都不会使用的导轨段称为呆滞段)

电梯厅门的安装:

1.组装地坎2.组装门套3.组装门板和门滑块4.地坎组件的安装5.门套的安装6.门头的安装7.门板的安装8.门锁的调整9.重锤的悬挂10.护脚板和门头盖板的安装

轿厢的安装

1.安装前的准备2.轿架的安装3.导靴的安装4.轿顶轮的安装5.轿壁与轿顶的安装6.门机的安装7.轿门的安装8.光幕的安装9.轿顶防护栏的安装10.油杯和护脚板的安装11.轿顶其他部件的安装

机房部件的安装:

1.安装前的准备2.机器梁的安装3.主机和橡胶垫的安装4.主机的定位5.控制柜的安装6.限速器的安装7.机房布线

对重的安装

1.对重架的吊装2.滑动导靴的安装3.对重块的安装4.对重油杯的安装

曳引钢丝绳的悬挂

1.钢丝绳的处理2.绳头锥套的制作3.钢丝绳的安装绕法4.钢丝绳绳头的固定5.钢丝绳松紧的调整

限速器装置的安装

1.限速器的安装2.涨紧轮的安装3.限速器钢丝绳的安装

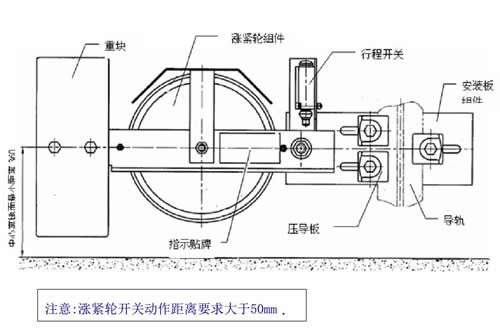

涨紧轮的安装

井道设备的安装

1.缓冲器的安装2.位置参考系统的安装3.对重防护栏的安装4.井道配线的安装5.底坑的布线6.随行电缆的安装7.轿厢配线8.补偿链的安装

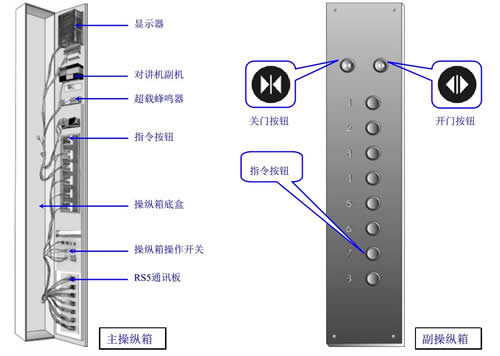

人机界面的安装:

1.操纵箱的安装2.厅外设备的安装

电梯人机界面安装

以上为电梯安装的基本步骤,由于篇幅过长,部分步骤不详细说明,可以在实践中抓住要点。
