OTIS TT电梯操作器操作指南

日期:2018-12-9 16:55:05 标签:
导读:熟悉一下奥的斯服务器的简单实用,首先看下图:上图服务器由显示屏、操作键盘和和连线插头等几部份组成。插头由九个针脚组成,每个针脚的命名及类型如下:

熟悉一下奥的斯服务器的简单实用,公众号首先看下图:

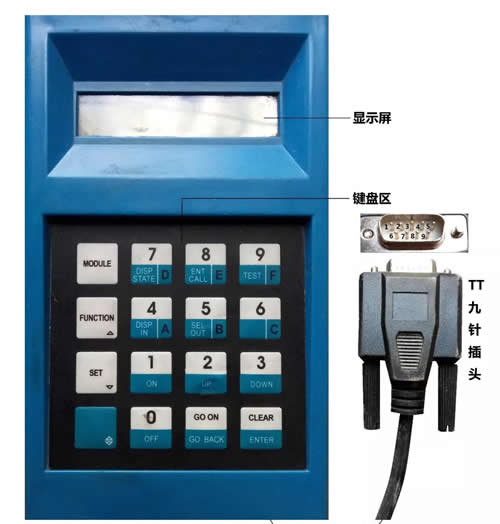

奥的斯TT电梯操作器

上图服务器由显示屏、操作键盘和和连线插头等几部份组成。插头由九个针脚组成,每个针脚的命名及类型如下:

        1----VCC----输出                       2----VCC----输出

        3----SVT TXB----输出               4----SVT RXA----输入

        5----GND----输出                      6----VCC----输出

        7----SVT TXA----输出               8----SVT RXB----输入

        9----GND----输出

奥的斯TT服务器键盘区

  上图为服务器的键盘区,下面我来介绍一下各个按键的功能:

        MODULE:按此键可使服务器在任一菜单界面马上返回到主菜单界面。

        FUNCTION:按此键可使服务器在系统任一菜单界面返回二级菜单界面。

        SET:按此键可使服务器在系统任一菜单界面返回到上一级菜单界面。

        蓝shift:此键的作用主要是与键盘右侧的12个按键的蓝色部分组合使用来实现服务器或系统设定的特定功能。

        shift+0/OFF:在遥控站测试菜单中有应用

        shift+1/ON:主板I/O地址菜单中取反时有应用。在遥控站测试菜单中有应用

        shift+2/UP:主板1-2-1故障菜单中清除故障时应用。

        shift+3/DOWN:在OVF20变频器查故障2-2-1中查阅每个故障的详细信息。

        shift+4/DISP IN/A:代表十六进制的A。

        shift+5/SEL OUT/B:代表十六进制的B。此组合还可在OVF20变频器的2-2-2菜单操作中清除历史故障。

        shift+6/空/C:改变已经输入的任何数的符号,代表十六进制的C。

        shift+7/DISP STATE/D:代表十六进制的D。此组合还可在奥的斯系列门机控制器操作中有显示隐藏菜单的功能。

        shift+8/ENT CALL/E:代表十六进制的E。

        shift+9/TEST/F:代表十六进制的F。

        shift+GO ON/GO BACK:代表向上翻页,GO ON为下翻页。

        shift+CLEAR/ENTER:数值修改后确认或菜单的进入,CLEAR为清除。

上列按键中数字0~9分别代表十进制的数字0~9.

键盘快捷组合键快捷菜单显示功能在LCB2板处于主界面时的应用:

 shift+4/DISP IN/A:主板参数菜单1~9。

  shift+5/SEL OUT/B:1-3-2I/O地址菜单。

 shift+6/空/C:显示主板当前故障。

 shift+7/DISP STATE/D:主板输入信号状态菜单。

 shift+8/ENT CALL/E:进入呼梯菜单。

PS:奥的斯各系统主板菜单各异,操作也不尽相同,请大家在实际操作中以实际为准,切勿生抄硬搬
