奥的斯Gen2故障处理手册【事件诊断】

日期:2018-7-24 14:18:59 标签:奥的斯电梯
导读:诊断参数"M+1+2+2"即使电源供电出现故障,诊断参数依然保存。ACT-T和REC-OK是例外。它们在每次电源重新启动时会被设置为001-ACT-T      自上次通电以来的时间02TO
诊断参数"M+1+2+2"
即使电源供电出现故障,诊断参数依然保存。ACT-T和REC-OK是例外。它们在每次电源重新启动时会被设置为0

01-ACT-T           自上次通电以来的时间
02TOT-T            总运行时间
03UP-CNT           上行运行次数
04DN-CNT           下行运行次数
05UP-RLV           向上再平层计数器
06DN-RLV           向下再平层计数器
07FD-CNT           前门开门计数器(无反向)
08RD-CNT           后门开门计数器(无反向)
09DZ-CNT           门区计数器
10W_DOG-R          内部软件重启次数
11POW-ON           通电次数
12REC-OK           通电后诊断参数的正确读数

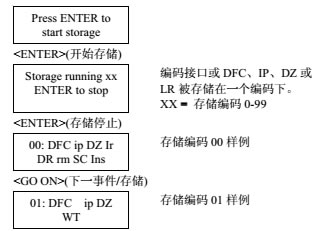

历史信息提示"M+2+5"
编码接口V1-V4、DS1-DS3和信号DFC、IP、DZ和LR在电梯运行过程中被记录下来。这些信息用来查找解决故障。

编码器V1-V4可能的状态:

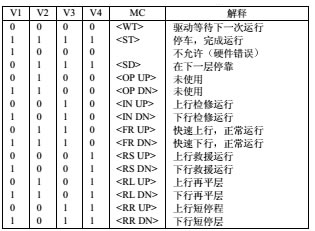

OTIS编码器V1-V4状态表

编码器接口DS1-DS3的信号:

DR           驱动就绪

RN           运行信号

SC           ADO/RLV(0.3m/s)的速度控制

LNS          来自驱动器的负载信号LNS(Gen2不适用)

其他信号:

IP           来自驱动器的减速信号(DS5信号)

LR           OVFWW自学习(不要同LR和照明继电器混淆)
